        我們都知道洗沙廠會有大量的廢水水、汙泥排放，需要.行處理，洗沙廠用水量大，在洗砂生產過程中，如果直接將廢水排放的話，不J會汙染環境，也會造成河道堵塞，水土流失等問題，現在環境汙染越來越嚴重，環 保法規也越來越嚴格，洗沙廢水的處理也是現在廣大的洗沙企業不得不麵對和解決的問題。針對洗砂廢水處理，www91（zhōng）重工新型研發洗砂廢水l排放處理設備，是目前有 效的處理設備。

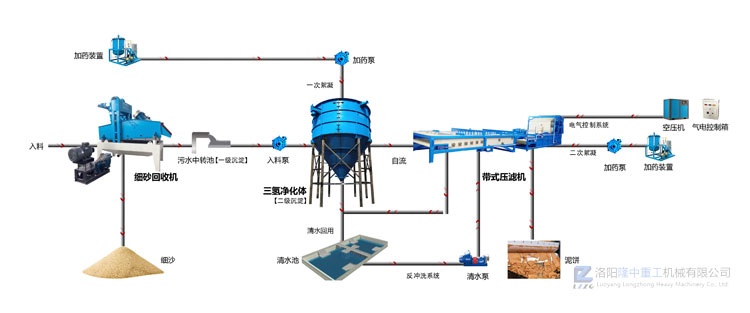

上圖為洗砂廢水l排放處理係統

　　該工藝係統配置：細砂回收機（或洗砂回收一體機）、三氫淨化體泥漿分離器、廂式壓濾機（或帶式壓濾機）。

　　處理流程：通過渣漿泵將廢水中轉池中的洗砂廢水抽到三氫淨化體泥漿分離器中，經三氫淨化體濃密後的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫淨化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢幹排處理及水資源的回收再利用。

　　實現目標：通過洗砂汙水l排放係統的應用，幫助用戶在解決生產線環 保不達標問題的同時，對洗砂汙水中的流失細沙進行回收，實現尾水淨化、淨化水循環利用，汙泥幹排，便於後續運輸及資源化利用！

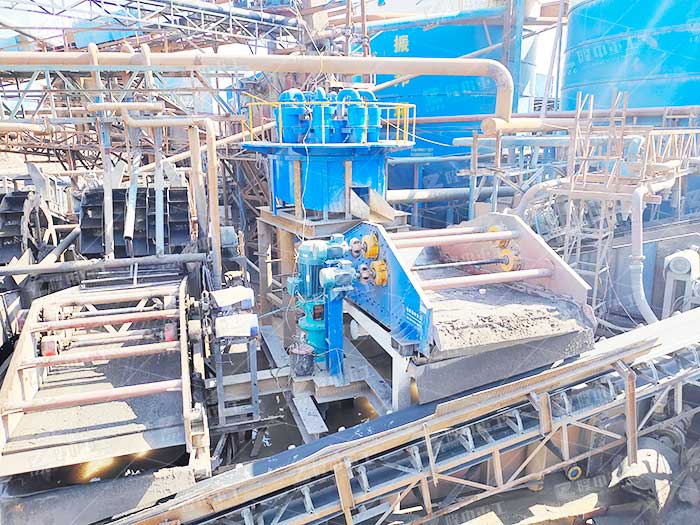

上圖為細砂回收機

        工作原理

　　細砂回收機：細沙回收機主要是對漿狀物料脫水、脫介、脫泥開發的設備，該設備可以很好的解決製砂行業的細沙流失問題，是www91重工的自主研發產品！

        工作過程：泵漿砂水混合物輸送至泥砂高壓分離器，離心分J濃縮的尾沙經沉砂嘴提供給脫水篩，經脫水篩脫水後，尾沙與水有 效分離，少量尾沙、泥等經返料箱再回到清洗槽，清洗槽液麵過高時，經出料口排出。脫水篩回收物料重量濃度為70%-85%。調節細度模數可以通過改變泵轉速、改變砂漿濃度、調節溢流水量、更換出砂漿嘴來實現。從而完成清洗、脫水和分J三種功能。

　　公司成功研製了LZ係列細砂回收機，該機是結合砂粉的實際情況而設計的細料提取裝置，廣泛應用於水電站砂石骨料加工係統、玻璃原料加工係統，人工製砂生產線、選煤廠粗煤泥的回收及環 保工程(泥漿淨化)等，可有 效解決細砂回收問題。

上圖為三氫淨化體泥漿分離器

　　三氫淨化體：實現泥水分離效果主要依靠三氫淨化體，工作原理為基於重力沉降作用的固液分離設備可將含固量為2%～10%的礦漿廢水通過重力沉降，提升為濃度40%～60%泥漿，同時罐體上部實現清水溢流，從而達到汙水淨化、固液分離的目的，三氫淨化體采用懸浮過濾，介質吸附、沉澱工作原理，無淨化膜、易損件，罐體采用.碳素鋼（或不鏽鋼、環氧玻璃鋼等）材料，具有較好的強度及耐腐蝕性，藥劑使用成本低，處理量大，處理效率高，性能穩定，體積小、占地麵積小、安裝方便快捷，整機使用壽命10-15年，一次性投資少、經濟效益顯著，淨化後水體質量.可達到各地排放標準，也可回收利用。

廂式壓濾機設備

　　廂式壓濾機：廂式壓濾機是通過濾板的擠壓，使汙泥內的水通過濾布排出，達到脫水目的。即.數量的濾板在強機械力的作用下被緊密排成一列，濾板麵和濾板麵之間形成濾室，過濾物料在強大的正壓下被送入濾室，進入濾室的過濾物料其固體部分被過濾介質（如濾布）截留形成濾餅，液體部分透過過濾介質而排出濾室，從而達到固液分離的目的。

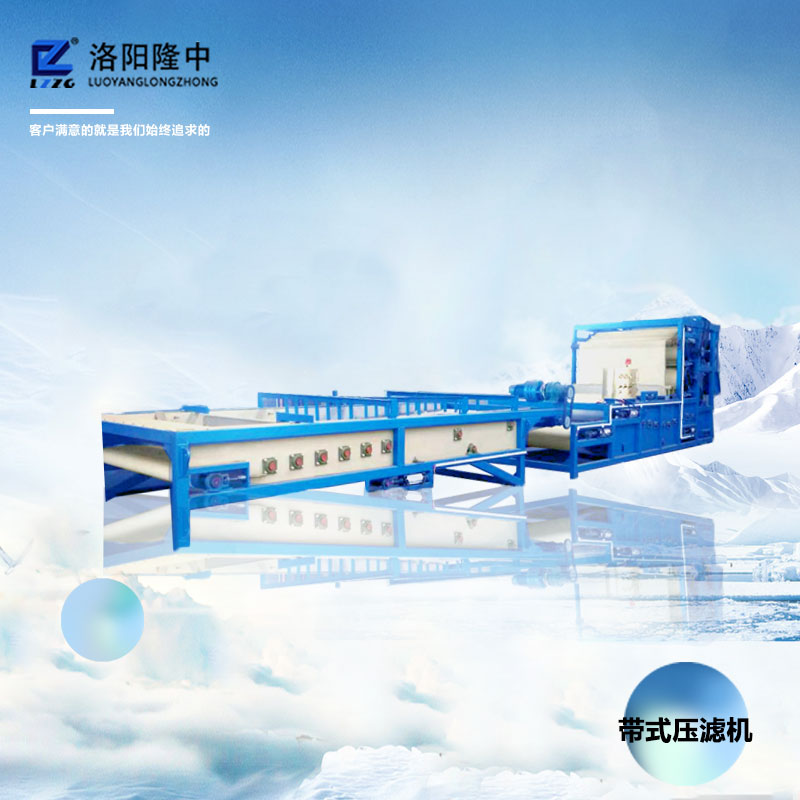

上圖為帶式泥漿脫水壓濾機

　　帶式壓濾機：帶式壓濾泥漿脫水機是洛陽隆中重工新研發的研製成功的新機型，帶式壓濾機它可以降低泥餅的含水率，把水分離開後還可以進行回用、工藝上循環使用，而固體泥脫完後則需要經過其他工藝處理達標後在排放。來脫除料漿中水分的一種壓濾設備，具有著能連續作業、自動化程度高、節能、使用維護方便等優點，是一種進行汙泥脫水減量化處理的理想設備。

　　組成結構

　　混合裝置、布料裝置、重力脫水裝置、楔形脫水裝置、擠壓輥高壓脫水裝置、自動加藥係統、空壓機、氣電控製係統等。

　　適用範圍

　　帶式壓濾泥漿脫水機具有處理量大的特點，特別適用於鐵礦、銅礦、鉛鋅礦、螢石礦、鋁土礦、稀土礦等尾礦泥脫水；選礦廢水、洗砂泥漿、砂廠汙泥等脫水作業。

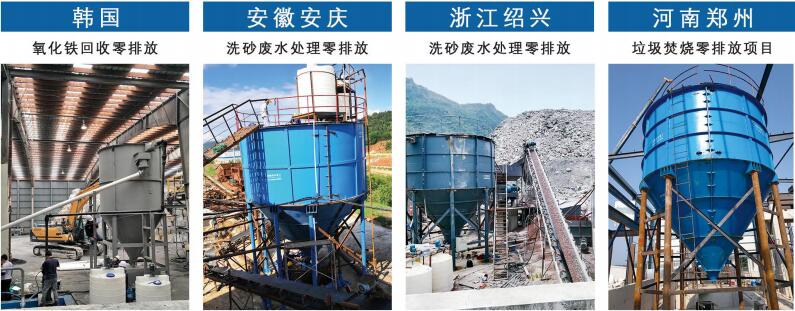

        工程案例
